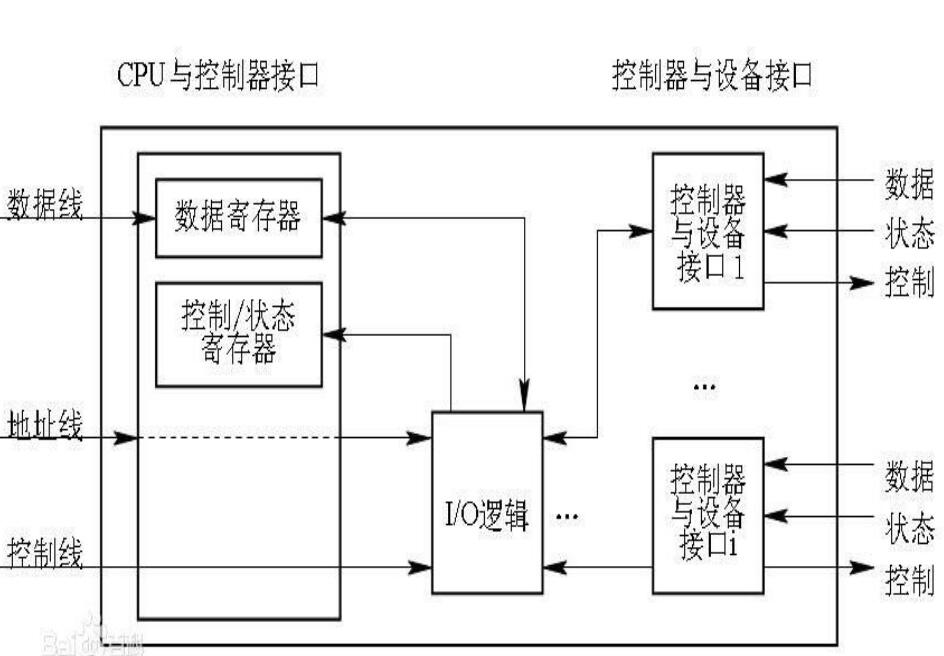

按鍵自動插件機設備控制器與處理器之間的接口

    該接口用于實現中央處理器與設備控制器之間的通信。有三種類型的信號線:數據線、地址線和控制線。數據線通常連接到兩種類型的寄存器。第一種類型是數據寄存器(控制器中可能有一個或多個數據寄存器，用于存儲來自按鍵插件機設備的數據(輸入)或來自中央處理器的數據(輸出)。第二種類型是控制/狀態寄存器(在控制器中可以有一個或多個這樣的寄存器，用于存儲從中央處理器發送的設備的控制信息或狀態信息)

    按鍵插件機設備控制器和設備[之間的接口/h/]

    一個或多個設備可以連接到一個設備控制器。因此，在控制器中有一個或多個設備接口，并且一個接口連接到一個設備。每個接口有三種類型的信號:數據、控制和狀態控制器中的輸入/輸出邏輯根據來自處理器的地址信號選擇設備接口。

    自動插件機設備控制器中的輸入/輸出邏輯

    輸入/輸出邏輯用于控制設備它通過一組控制線與處理器交互，處理器使用該邏輯向控制器發送輸入/輸出命令。輸入/輸出邏輯解碼接收到的命令一方面，每當中央處理器啟動一個設備時，它就向控制器發送一個啟動命令；另一方面，地址同時通過地址線發送到控制器?？刂破鞯妮斎?輸出邏輯解碼接收到的地址，并根據轉換后的命令控制選擇的按鍵插件機設備。
