隨著我國工業的不斷創新和發展，人們越來越重視生產效率和設備自動化技術的發展。與此同時，生產勞動成本不斷上升，勞動密集型企業陷入困境，產業升級迫在眉睫。

    印刷電路板通過電路板和電子元件組合連接。目前，在PCB生產管理行業中，手工插件仍然屬于社會主流，尤其是各種異形零件的插件都是由工人手工完成的，勞動力市場高度密集，在我國屬于高強度、低效率、重復性的工作，這就需要增加企業資金投入和使用大量的人力物力，直接影響和增加PCB生產成本。為了降低生產成本，提高生產效率，自動插件機設備需要實現各種印刷電路板元件的自動插件。市場上大部分電子電路板插件都是用ai自動插件機或異型插件機插件，但市場上還有一個另類的機械手插件

    技術實現的要素:

    本實用新型要解決的技術發展問題是企業提供自動插件機和自動插件作為機械手，提高了社會生產管理的效率。

    為解決上述技術問題，本實用新型采用以下技術方案:

    一種自動機械手插入器，包括框架和4軸機械手。機架重裝機構的前部設置，機架的側面設置有坯料托盤和上送料區接收區。4軸機器人提供內部框架，其連接到機器人控制器的軸4。工作區設置在機架上，傳送機構具有用于檢測來自傳送機構的傳輸?shù)挠∷㈦娐钒咫姾神詈掀骷障鄼C(jī)的第一側。傳送4軸機器人在檢測側提供第二攝像機，用于由4軸機器人進行抓取。

    運輸教育機構主要包括運輸架和安裝在運輸架上的傳送帶，傳送帶通過傳動系統與驅動控制電機連接，傳送帶上安裝有載體。

    定位機構包括固定安裝在滑架一側的支撐板，該支撐板安裝在電機固定軸的輸出側，滑輪電機連接到頂部，并且從支撐板還提供有輪子、滑輪和從動旁路滑輪帶，帶連接到滑塊，滑塊連接板固定安裝在板上，以固定安裝壓力板的活塞軸的提升缸和提升缸。

    在輸送架內還設置有用于頂升載體的頂升油缸，頂升滾輪安裝在頂升檢查油缸的驅動軸上。

    優選地，四軸機械手的底部設有底座，底座設置在框架內，控制器安裝在底座上。

    底座和框架的一側設有側擋板。

    系統控制器還設有指示燈。

    本發明采用兩個CCD進行檢測，保證了插入元件的準確性，提高了產品質量和生產效率。

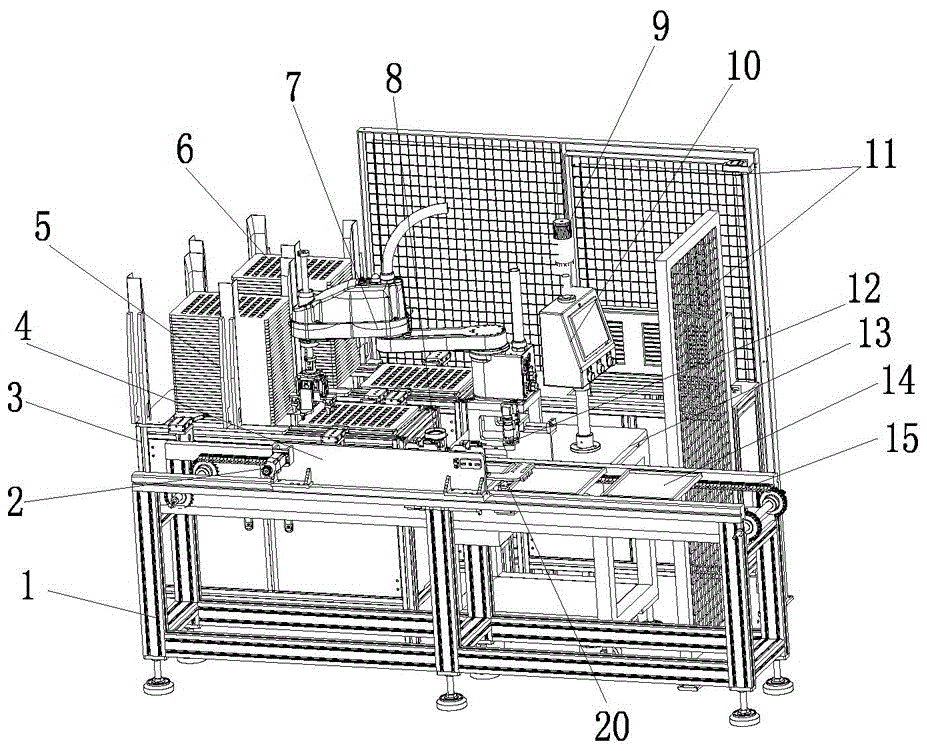

    三維結構設計示意圖；

    為了進一步了解本實用新型的特點、技術手段、具體用途和功能，將參照附圖和具體實施方法對本實用新型作進一步的詳細描述。

    公開了一種包括框架4和3軸操縱器7的操縱器機械手插件機。前框架3設置有輸送裝置，該輸送裝置為6區7-5、4軸機器人提供框架3，框架3接收框架3的空盤并處于進給區域中。進給4軸機器人10連接到控制器7，并且工作區域設置在框架3上，框架3被推入工作區域。用于檢測的印刷電路板布置在傳送裝置的一側，并從傳送機構傳送到電荷耦合器件照相機7。12.4軸機器人中，4軸機械手7的裝有電子元件的第一側是可以夾持CCD攝像機8的一側，輸送機構裝有定位機構。

    企業輸送教育機構主要包括輸送架1和設置在輸送架1上的傳送帶15，傳送帶15通過傳動系統與驅動控制電機連接，傳送帶15上設置有載體14。印刷電路板放置在載體上，傳送帶由傳動裝置驅動。

    進行定位研究機構主要包括由企業固定安裝在輸送架1一側的支撐板4，支撐板4的一側通過固定資產安裝有電機2，電機2的輸出軸上安裝有皮帶輪15，皮帶輪15上附著有皮帶16，支撐板4上還安裝有從動皮帶輪，皮帶繞過皮帶輪和從動皮帶輪，皮帶16與滑塊連接，滑塊固定設備上有連接板19，固定系統上有升降控制缸17，電機帶動皮帶驅動，滑塊左右移動。同時，升降氣缸帶動壓板上下調整X軸和Y軸方向，使車輛能夠準確壓緊和定位。促進插件工作。

    托架的托架1也在頂部從氣缸20的頂部提供，從從動軸從頂部安裝在其上的氣缸的頂部提供。舉升缸提升承載器，并與壓板協作將其壓下，以選擇性地從上方和下方按壓承載器。

    底部7的4軸機械手13安裝在基架3的底座13上，控制器安裝在底座上。護欄11可分別設置在底座13側和機架3側，對保護四軸機械手的發展起到重要作用。

    本實用新型將物料放入進料區，然后推送到企業相應的工作區，四軸機械手將電子信息元件從工作區的物料中夾緊。在印刷電路板傳送帶上，通過檢測第一個電荷耦合器件攝像機，確認印刷電路板組件的位置與插頭的位置相對應。然后，4軸機械手在傳遞企業電子信息組件的過程中會經過第二個攝像頭，第二個攝像頭可以分析檢測4軸機械手上的電子控制組件，并對組件尺寸等參考文件進行核算確認。利用定位機構中的壓板和輸送架中的升降氣缸對載體進行定位，使機械手能夠準確地將電子元件插入到印刷電路板中。取完板材后，將板材推到空的進料放置區，填充到一定程度后，將工人移走。

    我們需要說明的是，以上只是本實用新型的優選實施例，不能用來發展和限制本實用新型。雖然本實用新型的國家已經參照企業實施例進行了系統和詳細的描述，但是對于本領域的技術管理人員來說，他們?nèi)匀豢梢孕薷脑谇懊娴膶嵤├忻枋龅募夹g(shù)方案的信息，或者同等地替換主要技術和經濟特征的一部分。但是，任何修改、等效替換、改進等。在本實用新型的精神和原則范圍內作出的，應當納入本實用新型的保護范圍。
