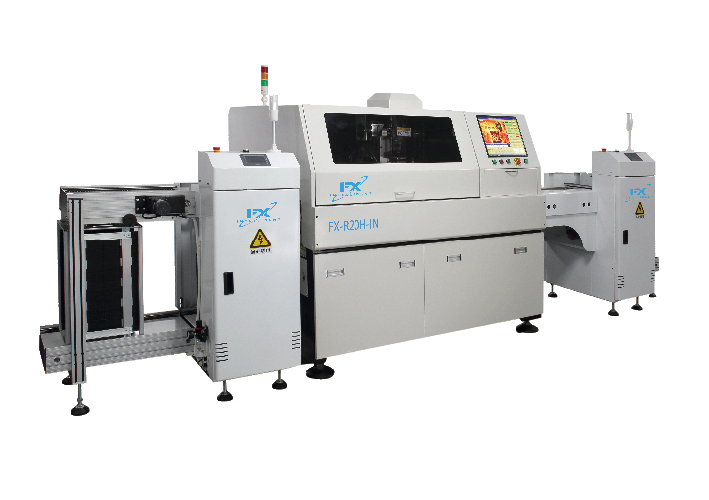

生產自動立式插件機的廠家有幾十家，自動立式插件機的種類也到達了上百種，但是不管是手動還是自動，不管是中低速還是高速，它們的總體構造保持非常一致的。在各個自動立式插件機振奮的階段，自動立式插件機的各個部件都有很大的改進。下面，以自動立式插件機為例，大致了解一下自動立式插件機的構造。

    自動立式插件機的構造不妨分為機架、pcb傳遞機構、維持臺、定位體例、辨別體例、插件頭、供料器、傳感器和電腦操縱體例等立式插件機。機架是自動立式插件機的重要構成限制，元件的傳動、定位都要固定在它上頭，其余，大限制的自動立式插件機也會把百般供料器固定在機架上頭。為此，機架必需具備充滿的強度和剛性。pcb傳遞機構的效率是將須要插件的pcb輸送到指定的場所，插件這道工序?qū)嵭泻?，再將其送到下一起工序。傳遞機構是一種用超薄型皮帶傳遞的體例，被安置在軌道上頭。

    自動立式插件機的皮帶被分為a、b、c三段，在a和c兩處安置有紅傳聞感器，b段設有pcb夾緊機構立式插件機。進步的自動立式插件機還帶有觀賞器，經過讀出條形碼來確定元件的送出和加入，進而記載pcb的數目。定位體例是評定自動立式插件機精度的重要目標。自動立式插件機上運用的位移傳感器有三種，辨別是圓光柵編碼器、磁柵尺和光柵尺。辨別體例是指確定元件和插件頭的場所能否對中，即元件的重心要和插件頭的重心線保護普遍。保守的辦法是經過板滯本領來實行對中，如許做會感化到自動立式插件機的速率。為此，自動立式插件機采用了一種新式的對中辦法，即光學對中。

    結果，大略地證明插件頭、供料器和傳感器的效率立式插件機。插件頭是自動立式插件機的重要部件，它在矯正體例的遏制下能把元件送到指定的場所。供料器的效率是按照確定的程序和程序排好元件，便于插件頭精確地拾取。傳感器是自動立式插件機的眼睛，由于它能對元件的本能進行智能化的查看，而且功夫監視著自動立式插件機的正常運行。傳感器的應用表白了自動立式插件機仍舊朝著智能化的目的振奮著。
